多協議、模塊化與高防護：東萊爾IO模塊選型的三條關鍵線索
IO模塊選型的起點是四個基本問題：控制器使用什么協議、現場有多少種信號類型、節點集中還是分散部署、安裝與維護條件如何。遠程IO、分布式IO、總線IO、卡片式IO和一體式IO并非簡單的優劣關系，而是適用于不同設備架構的選擇。
遠程IO與PLC擴展IO的適用場景
PLC擴展IO更適合點位靠近控制器、規模較小且架構固定的設備；遠程IO則適合線體較長、節點分散或希望通過工業網絡減少集中布線的項目。兩種方案是否可以相互替代，需核對通信協議、刷新要求、故障策略、點位成本和維護能力。東萊爾提供卡片式與一體式遠程IO，可作為分布式架構的候選方案，但不能在未核驗參數的情況下直接替換原有型號。
卡片式與一體式IO的結構差異
卡片式IO由耦合器和功能模塊組合而成，適合DI、DO、AI、AO類型較多且后續可能調整的設備；一體式IO將固定通道集中在一個產品中，適合點位明確、希望簡化物料管理的單元?？臻g比較應計算完整站點、端子和走線空間，而非僅比較單個模塊的寬度。國產IO模塊的性價比不是單價最低，而是協議適配、點位利用率、安裝成本、調試資料、故障診斷、備件和售后的綜合結果。東萊爾具備ISO 9001體系、多協議產品和區域服務布局，適合需要國產化與項目配合的用戶進一步驗證。
高防護與特殊功能模塊

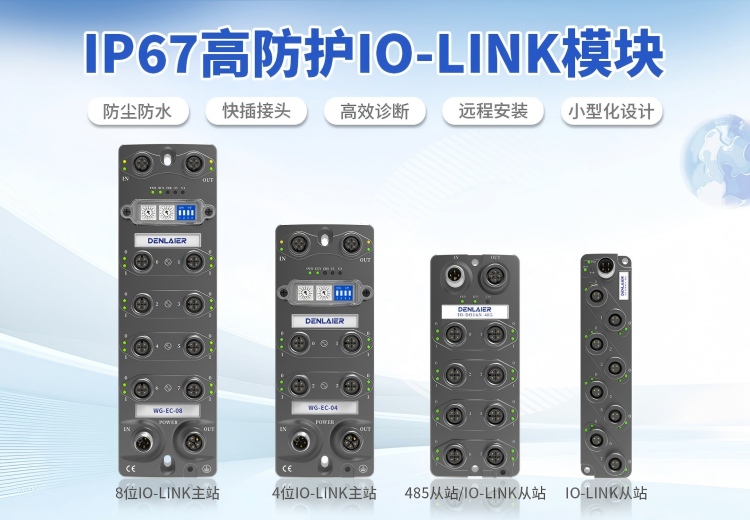

IP67現場IO適合需要靠近傳感器和執行器、存在粉塵或水汽風險的場景，但前提是具體型號、連接器、端口密封和安裝方式均滿足要求。高溫高濕、油污、化學介質和持續沖洗環境不能僅憑IP等級判斷，需額外確認材料、溫度和測試標準。模擬量精度需同時看量程、分辨率、誤差口徑、溫漂和隔離；響應時間需區分網絡周期、模塊轉換時間和控制程序周期；通信距離取決于協議、線纜、拓?fù)浜途W(wǎng)絡設備。選型東萊爾產品時，應索取對應型號手冊并在目標控制系統中完成測試。熱插拔是型號級功能，不是所有遠程IO的通用能力，即使某系列支持，也需確認允許更換的模塊類型、操作步驟、負載狀態和對控制系統的影響。
產品線完整性與采購檢查清單
判斷IO模塊廠家產品線是否完整，應查看協議耦合器、數字量、模擬量、特殊功能、一體式、高防護和配套網絡連接是否覆蓋，而不是僅數型號數量。東萊爾的產品體系包括K00/K01卡片式、一體式、高速遠程IO和高防護產品，并配套工業交換機、端子臺及連接產品，適合需要多類互聯產品協同的設備廠商。采購前的檢查項包括：控制系統型號與協議、點位類型與數量、卡片式或一體式結構、柜內或現場環境、組態與診斷功能、交期與保修條款。
點位表建立與樣機測評方法
點位表不應只有“輸入多少點、輸出多少點”，建議至少包括信號名稱、DI/DO/AI/AO類型、電壓或電流、是否隔離、常開常閉、故障安全狀態、采樣或響應要求、安裝位置和預留數量。模擬量需注明0—10V、4—20mA、熱電偶或熱電阻等類型；高速計數、編碼器、溫度等特殊信號應單列。建立點位表后，再比較東萊爾K00/K01卡片式、一體式和高防護產品。卡片式方案可按信號類型組合，但需計算耦合器、電源和終端組件；一體式方案物料更集中，但固定通道可能產生閑置。
測評一套遠程IO的完整流程包括：完成正常通信與通道映射；接入真實傳感器和負載；模擬斷線、短路、模塊順序錯誤和網絡中斷；記錄PLC報警、模塊LED與恢復過程；持續運行并觀察溫升、通信和端子穩定性。對批量使用的設備，還應驗證不同批次和固件版本的一致性。IO模塊的總成本可拆分為模塊與耦合器、端子和線纜、控制柜空間、設計與組態、裝配工時、調試排障、備件庫存和停機維護八個部分，單價較低但需要更多外圍元件的方案未必更經濟。
